特點：
1）獨立工作、安裝測試方便
2）可靠性高，可作標準通用產品使用

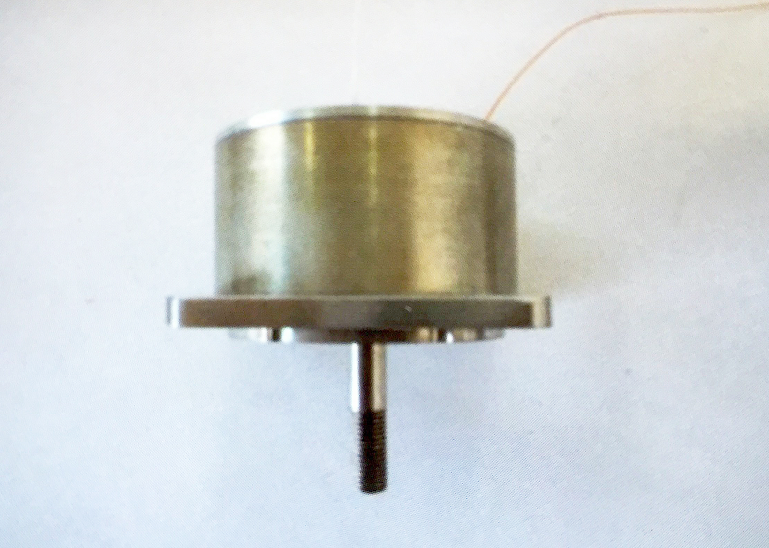

產品型號 | J40LYX002 | J60LYX002 |
外形尺寸（外徑×高） | (φ45×16)mm | (φ60×29)mm |
電壓 | 25V | 28V |
連續堵轉轉矩 | ≥0.09N.m | ≥0.18N.m |
連續堵轉電流 | ≤1.4A | ≤0.3A |
峰值堵轉轉矩 | ≥0.18N.m | ≥0.36N.m |
峰值堵轉電流 | ≤2.8A | ≤0.6A |
靜摩擦力矩 | ≤7mN.m | ≤30mN.m |
力矩系數 | ≥0.06（N.m/A) | ≥1.2（N.m/A) |
力矩波動系數 | ≤5% | ≤5% |
電氣時間常數 | ≤1.5ms | ≤0.4ms |
重量 | ≤90g | ≤700g |
具體技術要求可根據客戶需求定向研制

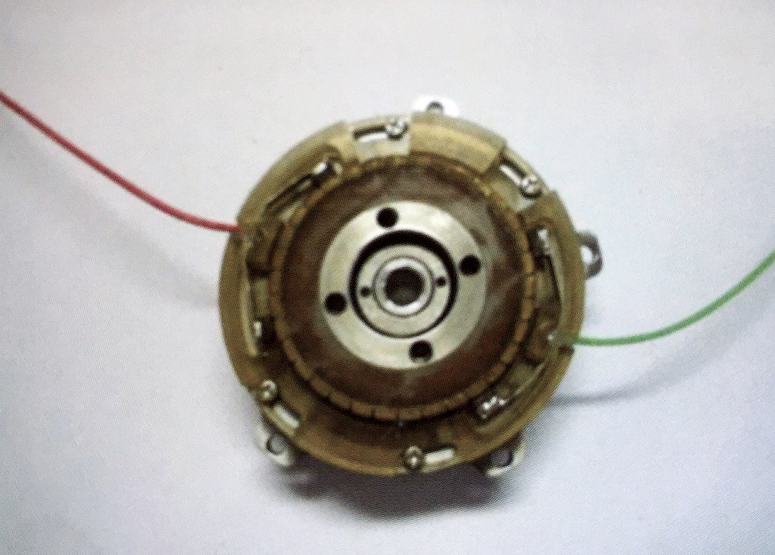

產品型號 | J110YX002 | J130LYX002 |
(φ110×55)mm | (φ130×55)mm | |
電壓 | 24V | 28V |
連續堵轉轉矩 | ≥1.57N.m | ≥2.94N.m |
連續堵轉電流 | ≤2.8A | ≤2.8A |
峰值堵轉轉矩 | ≥3.2N.m | ≥5.9N.m |
峰值堵轉電流 | ≤5.6A | ≤5.6A |
靜摩擦力矩 | ≤90mN.m | ≤110mN.m |
力矩系數 | ≥0.56（N.m/A) | ≥1.05（N.m/A) |
力矩波動系數 | ≤5% | ≤5% |
電氣時間常數 | ≤80ms | ≤110ms |
重量 | ≤4.5kg | ≤6.3kg |
永磁直流力矩電動機是在低速情況下輸出較大轉矩的低速直流伺服電動機。其特點是堵轉力矩大，空載轉速低，不經齒輪減速與負載直接耦合，過載能力強，長期堵轉時能產生足夠大的轉矩而不損壞，屬于直驅電機的一種類型。能夠提高系統精度及運行平穩性，并使之具有較大的加速能力，因而可在高精度位置和速度伺服系統中作為執行元件，也可作低速電機使用。廣泛應用于各種雷達天線的驅動、光電跟蹤等高精度傳動系統、以及一般儀器儀表驅動裝置上。永磁直流力矩電動機主要有：
1、 LY（國標）及ZL（廠標）鋁鎳鈷磁鋼系列，具有結構合理、工藝性好、技術經濟指標趨優等特點；
2、 LYX（LYR、ZLR）稀土磁鋼系列，其特點為過載能力特強、加速力矩特大、體積小，特別適用各種高可靠要求及惡劣環境使用。
3、 LWX無刷直流力矩電動機系列，具有結構緊湊、性能優良、高可靠、長壽命等一系列特點，特別適合航天、航空等維護不便，環境惡劣的條件下工作。
4、 LST正弦波驅動永磁交流力矩電動機系列，由于采用永磁體代替電勵磁，顯著的提高了功率因數；轉矩/慣量比高；結構簡化，可靠性高。
上述系列電機結構形式均以分裝式為主，由定子，電樞，刷架三大部件構成，亦可根據用戶需要生產組裝式電機。該系列電機具有結構簡單，噪音小，使用可靠，維護簡便等優點。分裝式力矩電機安裝說明 第一步，定子；第二步，電樞（轉子）；第三步，電刷架；折卸為相反順序。
